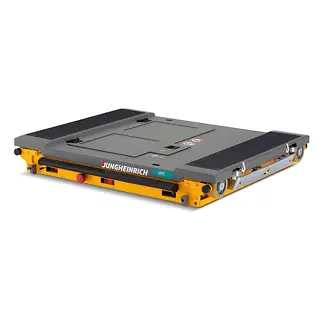

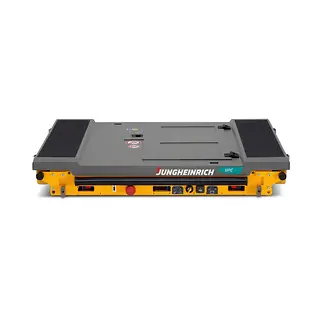

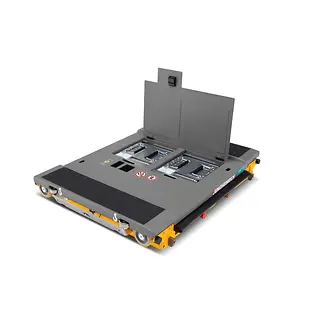

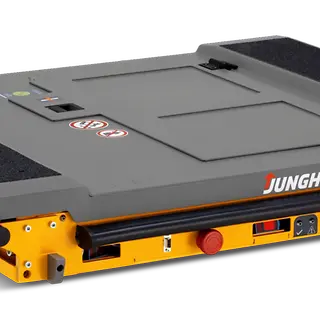

Shuttle-hyllystökuljetin (UPC)

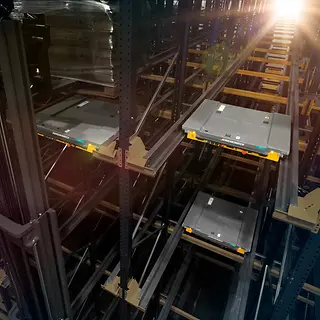

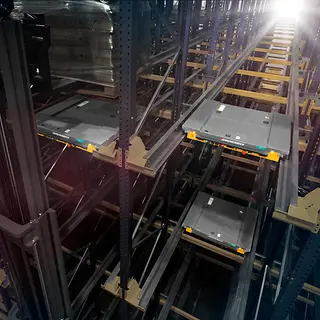

Jungheinrichin kompaktivarastojärjestelmä ja UPC (Under Pallet Carrier) kokonaisuus koostuu lavakuljettimesta, trukista ja kanavahyllystä. Yhdessä ne mahdollistavat varastotilan optimaalisen hyödyntämisen. UPC-hyllyssä on sekä korkeuden että leveyden puolesta runsaasti tilaa useille lavakanaville. Varaston korkeus voidaan hyödyntää tehokkaasti koska kanavatasot ovat matalia. Kuljetustrukiksi sopii mikä tahansa Jungheinrich-trukki, jossa on riittävä jäännöskapasiteetti.

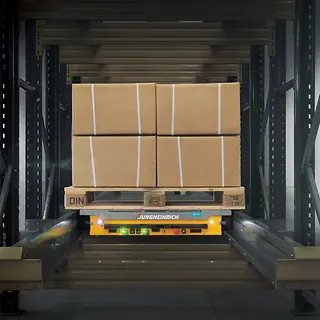

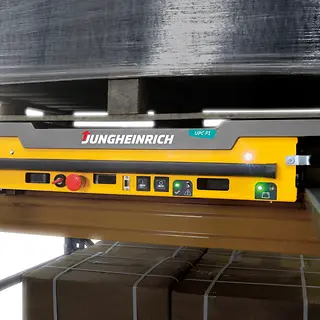

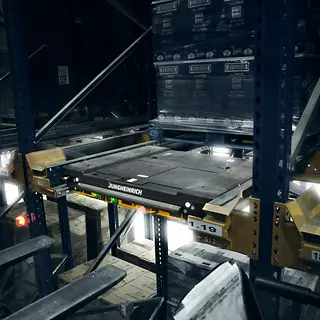

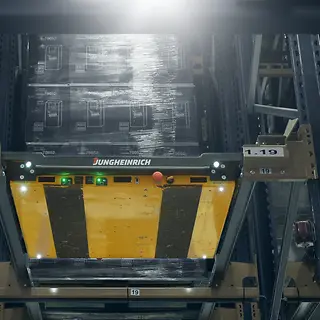

Erityisen tehokkaasti UPC toimii toistuvassa varastoinnissa ja varastosta otossa samassa lavakanavassa, esimerkiksi puskuroitaessa suurta määrää samanlaisia lavoja. UPC otetaan kuljetustrukin haarukoihin ja asetetaan lavakanavaan. Lavakanavassa se kulkee itsenäisesti varastoitujen lavojen alla eli sitä ei ole liitetty kuljetustrukkiin.

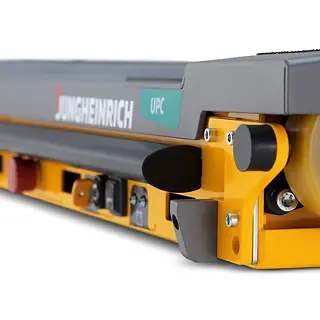

Kun ensimmäinen lava asetetaan hyllykanavan UPC-kiskoon ja käynnistyspainiketta painetaan hallintalaitteesta, UPC lavakuljetin suorittaa kaikki tarvittavat ajo- ja nostoliikkeet itsenäisesti. Anturit tunnistavat jo varastoitujen lavojen sijainnin. Sen ansiosta uusien lavojen varastointi ja varastosta otto tapahtuu törmäyksettä.



Kuljettimen varastoidessa lavaa voi trukin kuljettaja hakea seuraavan lavan, asettaa sen kanavan alkupäähän ja käynnistää seuraavan varastointitehtävän, minkä jälkeen hän voi aloittaa seuraavan työvaiheen. Varastosta otto tapahtuu samalla tavalla.



Hallintapääte ja ohjauslogiikka viestivät keskenään kaksisuuntaisessa langattomassa yhteydessä, jonka käyttämälle ISM-kaistalle (433 MHz) ei tarvita lupaa.
